| 高效細粉分離器
|
| 產品名稱：高效細粉分離器 |
|
| 瀏覽次數： |
|
 產品詳細介紹 |
一、 概述 TPRT-CY 系列旋風分離器是以半工業性模型（ Φ 550- Φ 610mm ）對比試驗結果為依據，優化設計的一種高效型旋風分離器。獨特的結構型式和合理的結構參數及選型，使得它在保證分離性能——具有較高的效率和較小阻力的前提下，減少了金屬消耗量，且布置上很方便。可廣泛應用于大型燃煤鍋爐中貯式制粉系統和小型燃煤鍋爐的煙氣凈化裝置。
二、 工作原理及結構特點
TPRT-CY 系列細粉分離器的工作原理是利用重力分離、離心分離，使不同顆粒的煤粉分離。含塵氣流由分離器入口切向引入分離器內作旋轉運動，固體粒子靠離心力甩向外筒壁并向下運動，由下部排塵口排出， 凈化后的氣流由頂部排氣口排出。
其****特點是：入口用直切式，異型入口結構，減少了進氣與內部旋流的相互干擾，有效地組織了分離器內的氣流工況，提高了分離器的效率，在排氣管內裝有適當形式的導向葉片，減少了分離器的阻力，從而保證了該系列細粉分離器具有良好的性能。
三、 規格和性能
TPRT-CY 系列細粉分離器常用的從 Φ 1050- Φ 3500mm 等規格（見附表）可適用的風量范圍： 10000-120000 &# 13221; /h ，進口速度為 2.6 -3.5m /S ，按進口速度計算的阻力系數為 6.2-6.5 ，呆板筒體速度計算的阻力系數為 240-250 ，效率不低于 85-90% 。
四、 安裝運行及維護
有關細粉分離器的制造安裝質量及運行操作條件，對其性能影響很大。除加工時必須保證制造質量外，工地安裝前必須進行外觀檢查和裝配檢查，看內壁是否有因放置不當或運輸過程中造成凸起或凹坑變形，油漆有無剝落或銹蝕痕跡，切除臨時支撐時須仔細，以防損壞分離器內壁工作面。細粉分離器的組裝，支撐及管道連接，應按有關圖紙和技術規定執行，并符合原水電部頒發的《電力設施及驗收技術規范》（ SDJ- 245-88 ），各部位的焊接必須嚴格保證其氣密性，排氣管與筒體、錐體（特別是排塵口）之間的不同心度必須控制在 0.3-0.5%D 以內；每次小修時，均應打開入孔門及防爆門，及時清除各部位的積粉，仔細檢查各部位的磨
|

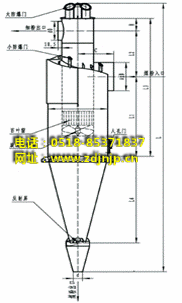

號 |
通風量 Qtf （ &# 13221; /h ） |
D |
L |
L1 |
L2 |
L3 |
L4 |
d0 |
d |
C |
A |
B |
H |
重量（ Kg ） |
|
TPRI-CY1050 |
3000~7000 |
1050 |
3724 |
896 |
1986 |
3124 |
1948 |
480 |
165 |
650 |
780 |
290 |
280 |
1374 |
|
TPRI-CY1250 |
6000~9000 |
1250 |
7140 |
988 |
2376 |
3285 |
2485 |
540 |
215 |
690 |
860 |
320 |
300 |
1549 |
|
TPRI-CY1450 |
10000~15000 |
1450 |
~9130 |
1197 |
2915 |
4564 |
3014 |
610 |
263 |
870 |
977 |
370 |
353 |
1766 |
|
TPRI-CY1600 |
20000~25000 |
1600 |
~9970 |
1304 |
3215 |
5019 |
3326 |
675 |
263 |
960 |
1076 |
405 |
353 |
2088 |
|
TPRI-CY1850 |
30000~35000 |
1850 |
~11170 |
1481 |
3715 |
5778 |
3848 |
780 |
315 |
1110 |
1241 |
470 |
449 |
2736 |
|
TPRI-CY2150 |
40000~45000 |
2150 |
~12953 |
1693 |
4315 |
6690 |
4476 |
900 |
367 |
1290 |
1439 |
550 |
521 |
3644 |
|
TPRI-CY2350 |
50000~55000 |
2350 |
~14077 |
1831 |
4715 |
7295 |
4895 |
1000 |
367 |
1410 |
1571 |
600 |
559 |
4298 |
|
TPRI-CY2650 |
60000~65000 |
2650 |
~15860 |
2050 |
5315 |
8209 |
5518 |
1115 |
367 |
1590 |
1769 |
680 |
641 |
5821 |
|
TPRI-CY3000 |
75000~85000 |
3000 |
~17925 |
2350 |
6030 |
9260 |
6279 |
1250 |
367 |
1800 |
2000 |
770 |
725 |
8077 |
|
TPRI-CY3250 |
95000~100000 |
3250 |
~19080 |
2474 |
6415 |
9890 |
6644 |
1345 |
416 |
1920 |
2110 |
830 |
775 |
10236 |
|
TPRI-CY3500 |
110000~115000 |
3500 |
~20754 |
2660 |
7030 |
10780 |
7275 |
1470 |
416 |
2100 |
2330 |
900 |
845 |
12390 | |
| |
|
|
|
|
